Montovane haly: PTB - 7



A. Konstrukční reference
1. Tento projekt je koncipován jako kodex mezinárodní výstavby,
2. Tento projekt je vypočet konstrukce pomocí softwaru lehkých ocelových vil, který je pojmenovaný z Nového Zélandu,
3. Tato ocelová konstrukce je pozinkovaná Q550,
4. Mrtvé zatížení střechy 0,3KN/m2,
5. Živé zatížení střechy 0,6KN/m2,
6. Zatížení větrem 0,5KN/m2,
B. Struktura konstrukce
1. Struktura vnější stěny 1F: S 89mm*41mm*0,75mm, pozinkováno Q550
2. Struktura vnitřní strany 2F: S 89mm*41mm*0,75mm, pozinkováno Q550
3. Podlahový nosník konstrukce: S 70mm*41mm*1.0mm , pozinkováno Q550
4. Střešní nosník konstrukce: S 70mm*41mm*1.0mm, pozinkováno Q550

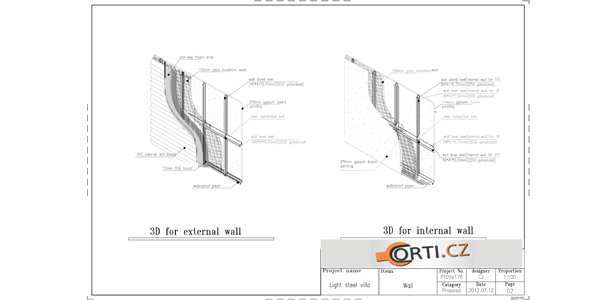

C. Materiál zdi
1. Materiál vnější stěny - zevnitř ven je2,9mm sádrokartonová deska, 150mm skelné vaty, 12mm OSB desky, jeden ze způsobů jak dům obalit, 5,5mm PVC vnější zděné desky,
2. Materiál vnitřní stěny 2,9mm sádrokartonové desky, 100mm skelné vaty, 12mm OBS desky, jeden ze způsobů jak dům obalit, 50*30mm hraněného řeziva, barva kamenné dlažby – metalická
D. Poznámka
1. Tento projekt by měl dostat licenci od odboru místa stavby, tak může začít výstavba a měla by být v souladu s kodexem umístění stavby.
